一、 概述

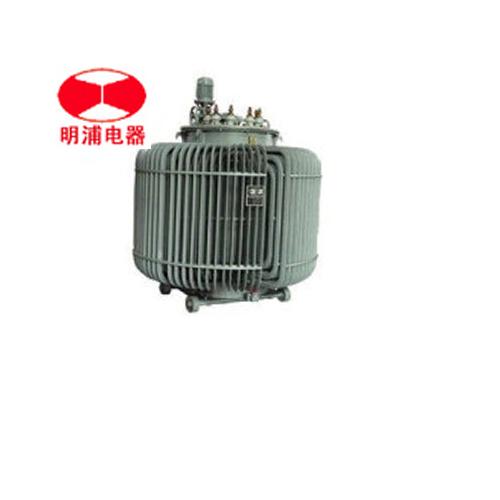

通过改变电刷与柱状绕组磨光表面的接触位位置，以改变一、二次绕组的匝数比，最终达到调主目的的调压器称柱式调压器。柱式电动调压器为大型接触式电动调压器，是感应式调压器的换用产品。外观、重量、体积、效率、波形、操作、按装维护都优于相同功率的感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。

一、主要用途：
     TSGC,TDG系列型平碳接触式和滚轮式调压器，主要作可调交流电源配套于印染、化纤机械或其他可调电源场所的电气传动设备中，如在调压器的后面接整流装置，可给出可调直流电源供直流电动机调速之用。
二、使用条件：
     1、安装地点：海拔高度不超过1000米。
     2、环境温度：一5℃－十40℃
     3、环境湿度：温度为方便用户40℃时，相对湿度不超过50％，在较低温度20℃以下时相对湿度不超过90％。
三、结构特点：
     1、三相自耦式
     2、铁芯结构：三相柱式
     3、线圈结构：线圈分为公用统组及串联，串联绕组为输入绕组，装置在内层，公共绕组为调压绕组，装置在外层。
     4、输出电压调节由伺服电动机，经变速机构带动滚轮电刷组，沿外层线圈表面上、下滑动，进行电压调节。
     5、在调压器侧面配置的L×19-131行程开关上、下各一只，作为调压器本体的极限保护。若TSGC,TDG型在调压器顶部配
           置的顺序控制器，由变速机构带动，内配置7套L×W5-11G2行程开关，供上、下限位和工艺限位，用户自由选择。
