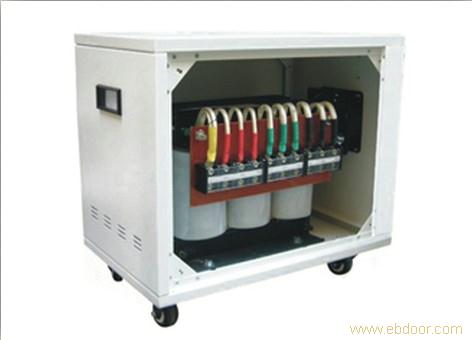

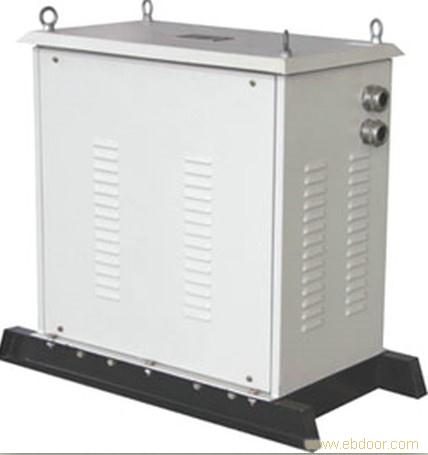

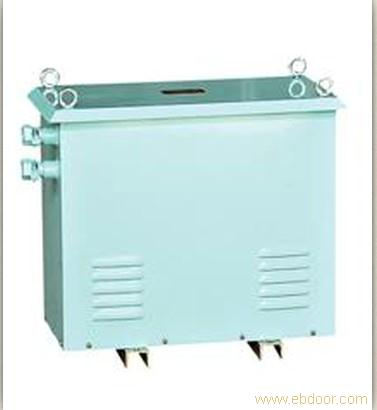

电抗器

电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。



串联电抗器

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整串联电抗器的数量来调整运行电压。超高压串联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：

　　（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

　　（2）改善长输电线路上的电压分布。

　　（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动?同时也减轻了线路上的功率损失。

　　（4）在大机组与系统并列时?降低高压母线上工频稳态电压，便于发电机同期并列。

　　（5）防止发电机带长线路可能出现的自励磁谐振现象。

　　（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
